      簡單實用的示波器測量遙控器的方法介紹

      2020年02月05日 16:14 ? 次閱讀

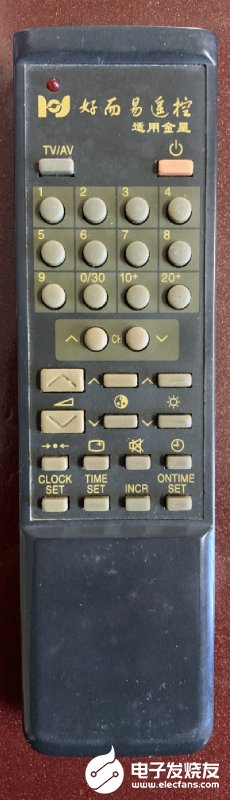

      等因素而損壞。 如下圖所示是我翻出來的一個比較老舊的遙控器。

      當遙控器出現故障時, 就需要拆開遙控器外殼來觀察。

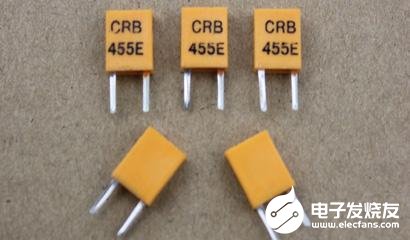

      在實際使用遙控器中,455晶振是最常見的,當使用的遙控器發現不能正常使用的情況下,就要考慮以下幾點。

      ①用萬用表看看電池是否還有電,電壓過低需要換新電池。

      ②用隨身攜帶的手機攝像頭(其他攝像頭也行)對遙控器的紅外發光二極管照射,同時在任意按遙控器上的一個按鍵,看看攝像屏幕上是否出現白色光源,出現代表正常,不出現就要考慮內部電路問題。

      ③紅外發射二極管開焊或者損壞,多數為開焊。

      ④內部電路板按鍵點黏性過大,需要用衛生紙擦拭干凈,膠皮按鍵也要用清水清洗油性贓物等。

      ⑤455晶振損壞。

      ⑥電路板PCB走線折斷等

      以上6點故障,第5點是肉眼無法辨別的,需要用示波器測量,看看振蕩波形是否正常,正常波形為正弦波形。

      接下來我們就用示波器來測量,打開示波器,把探頭衰減比打到×10位置(用X10的探頭),示波器的負電接遙控器線路板負電,探頭的正電分別測量455晶振的兩個引腳,并且給遙控器通電,同時按下任意一個按鍵,就可以得到波形,如果波形看不清可以調節垂直檔位和時基。

      測量455晶振:

      測量結果波形頻率接近455kHz:

      3.jpg?(237.46 KB, 下載次數: 0)

      下載附件

      2020-1-31 20:33 上傳

      以上只能證明晶振是好的,初步判斷遙控器的主電路基本正常,下面要進一步確定,看看紅外發射信號是否正常。

      如下圖所示的遙控器電路板上的紅外發射二極管,探頭正極與二極管負極接通,負極與遙控器電路板負極接通,按下任意鍵:

      以上就是簡單實用的示波器測量遙控器的方法。

      下載發燒友APP

      打造屬于您的人脈電子圈

      關注電子發燒友微信

      有趣有料的資訊及技術干貨

      關注發燒友課堂

      鎖定最新課程活動及技術直播

      電子發燒友觀察

      一線報道 · 深度觀察 · 最新資訊
      收藏 人收藏
      分享:

      評論

      相關推薦

      ZDS2022示波器百集視頻特輯

      本次示波器視頻教程學習主要是將示波器的基本操作和功能通過實操的方式展現在用戶面前,讓用戶可以更快速的熟悉和使用示波器。內
      發燒友學院發表于 2017-01-19 00:00? 27856次閱讀
      ZDS2022示波器百集視頻特輯

      如何將示波器當波形記錄儀用

      要長時間記錄波形,存儲容量是其重要指標,麥科信STO和TO系列都具備至少28M存儲深度(STO100....
      發表于 2020-02-05 16:14? 0次閱讀
      如何將示波器當波形記錄儀用

      高效、快捷的AC/DC電源測試方案詳解

        電源種類尤其復雜多樣,大致可以分為AC/DC電源、DC/AC電源、DC/DC電源、AC/AC電源....
      發表于 2020-02-05 15:30? 23次閱讀
      高效、快捷的AC/DC電源測試方案詳解

      示波器的“外表”,功率分析儀的“內芯”

      工程師在種類繁多的電源轉換器和系統設計中,需要高精度測量來判定和表征產品的性能和真實效率,并且電能測....
      發表于 2020-02-05 15:28? 20次閱讀
      示波器的“外表”,功率分析儀的“內芯”

      萬用表測量隨機噪聲信號的方案解析

      隨機噪聲信號在電路中很常見到。有的時候需要消除它,但有的時候也可以利用它完成測量。比如在測試放大器的....
      發表于 2020-02-05 15:17? 21次閱讀
      萬用表測量隨機噪聲信號的方案解析

      基于藍牙技術的指環遙控器的系統結構與設計方案

      本遙控器總體外觀為指環形,可戴于手指上,分為固定滑道和客戶端控制轉環;在控制轉環面上設有四個按鍵分別....
      發表于 2020-02-04 10:06? 67次閱讀
      基于藍牙技術的指環遙控器的系統結構與設計方案

      示波器測量遙控器的方法

      家里用的電視機或者數字接收機、DVD等都離不開紅外遙控器,這些遙控器是我們生活娛樂中必不可少的工具, 遙控器難免...
      發表于 2020-01-31 21:28? 158次閱讀
      示波器測量遙控器的方法

      示波器的校準具體步驟

      (a)測量時,不要把儀表放置在附近有強磁場的地方使用。 (b)被測信號的幅度不能超過示波器各輸入端....
      發表于 2020-01-31 10:56? 48次閱讀
      示波器的校準具體步驟

      示波器與示波表有什么不同

      示波器是一種用途十分廣泛的電子測量儀器。它能把肉眼看不見的電信號變換成看得見的圖像,便于人們研究各種....
      發表于 2020-01-31 10:42? 62次閱讀
      示波器與示波表有什么不同

      如何才能測量示波器的刷新率詳細方法說明

      最近有朋友問我,他買了一個示波器,刷新率標稱200Kwfms/s,他覺得很好奇,問我能否測出來,我跟....
      發表于 2020-01-31 08:10? 117次閱讀
      如何才能測量示波器的刷新率詳細方法說明

      購買示波器如何看參數是否合適自己

      示波器是最重要、最常用的電子測試工具之一。由于電子技術的發展,示波器的能力也在不斷提升,其性能與價格各具特色,...
      發表于 2020-01-30 21:47? 267次閱讀
      購買示波器如何看參數是否合適自己

      萬用表和示波器有什么區別

      萬用表和示波器都是常用的工具。萬用表和示波器對于電子工程師來說再熟悉不過了??梢哉f是研發、調試、維修....
      發表于 2020-01-28 16:42? 162次閱讀
      萬用表和示波器有什么區別

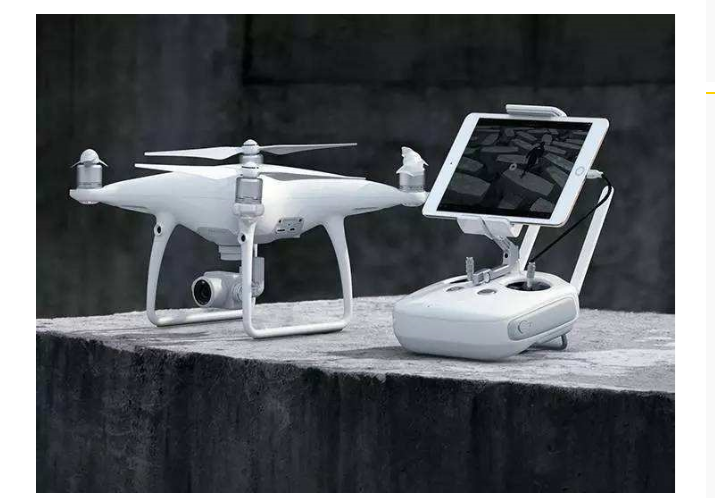

      影響無人機操作的原因有哪些

      相信所有操作過無人機的小伙伴們都會遇到各種各樣的問題導致飛行過程中發生意外甚至者發生墜機,這樣直接導....
      發表于 2020-01-28 09:16? 346次閱讀
      影響無人機操作的原因有哪些

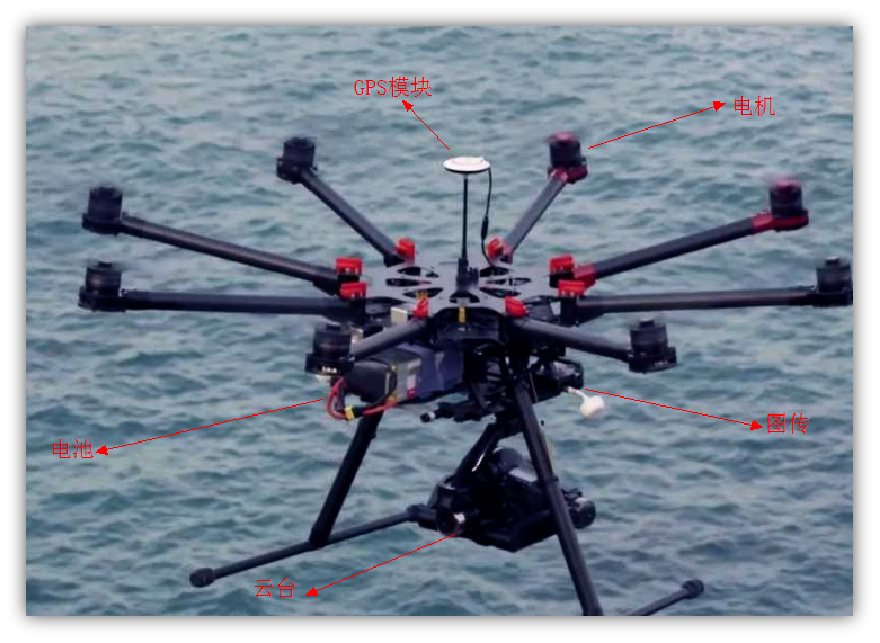

      多旋翼無人機是如何構造的有哪些部位詳細說明

      多旋翼飛行器主要由機架、電機、電調和槳葉組成,為了滿足實際飛行需要,一般還需要配備電池、遙控器及飛行....
      發表于 2020-01-28 09:00? 106次閱讀
      多旋翼無人機是如何構造的有哪些部位詳細說明

      示波器配備的探測分析工具要能與自動一致性測試相結...

      隨著示波器用戶對速度更快、功耗更低和體積更小的存儲器的需求與日俱增,雙倍數據速率(DDR)存儲器技術....
      發表于 2020-01-27 16:15? 36次閱讀
      示波器配備的探測分析工具要能與自動一致性測試相結...

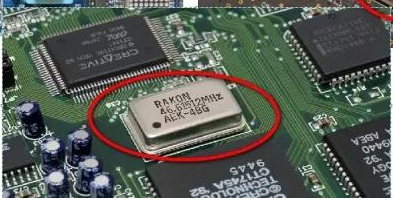

      如何區分有源晶振和無源晶振

      晶振通常分為無源晶振和有源晶振兩種類型,無源晶振一般稱之為crystal(晶體),而有源晶振則叫做o....
      發表于 2020-01-27 11:13? 158次閱讀
      如何區分有源晶振和無源晶振

      單片機晶振的負載電容有什么作用

      一般單片機的晶振工作于并聯諧振狀態,也可以理解為諧振電容的一部分。它是根據晶振廠家提供的晶振要求負載....
      發表于 2020-01-25 16:37? 70次閱讀
      單片機晶振的負載電容有什么作用

      如何將示波器功能當作波形記錄儀進行使用

      示波器是常用的測量儀器,具有強大的數據采集與分析能力,還可以將采集到的波形導出,放到電腦上進行分析。....
      發表于 2020-01-23 17:19? 143次閱讀
      如何將示波器功能當作波形記錄儀進行使用

      想將示波器用出記錄儀的效果 需要把存儲深度發揮出...

      傳統波形記錄儀能長時間的采集信號,并將數據保存到設備的硬盤中,采集的時間長度取決于采樣率以及硬盤容量....
      發表于 2020-01-23 16:19? 40次閱讀
      想將示波器用出記錄儀的效果 需要把存儲深度發揮出...

      示波器也具有記錄儀的功能

      波形記錄儀能長時間的采集信號,并將數據保存到設備的硬盤中,采集的時間長度取決于采樣率以及硬盤容量,但和示波器相...
      發表于 2020-01-23 14:48? 399次閱讀
      示波器也具有記錄儀的功能

      如何才能用好示波器 示波器的數學功能要了解清楚

      大多數工程實驗室都有數字示波器,但是許多工程師并未完全探索其功能。數字示波器更有趣的功能之一是其數學....
      發表于 2020-01-22 16:13? 71次閱讀
      如何才能用好示波器 示波器的數學功能要了解清楚

      Rigol示波器和麥科信示波器實拍視頻

      Rigol普源示波器和micsig麥科信示波器 B站地址:https://www.bilibili.com/video/av82308311 ...
      發表于 2020-01-21 08:57? 316次閱讀
      Rigol示波器和麥科信示波器實拍視頻

      不同頻率晶振的應用場合

      晶振在電子電路中用的是非常多的,其名稱叫晶體諧振器,在電路中能夠充當的角色也各有不同,比如我們在一些....
      發表于 2020-01-20 16:42? 108次閱讀
      不同頻率晶振的應用場合

      自己測量示波器的波形捕獲率

      有的朋友買了示波器,看到示波器的刷新率標稱,可能會很好奇,想知道能否測出來。相對于采樣率、存儲深度等由硬件特性...
      發表于 2020-01-18 17:37? 177次閱讀
      自己測量示波器的波形捕獲率

      操縱MCU SPI接口以訪問非標準SPI ADC

      ADI公司 Steven Xie,產品應用工程師 問題:能否用MCU訪問非標準SPI接口? 答案:可....
      發表于 2020-01-17 16:34? 745次閱讀
      操縱MCU SPI接口以訪問非標準SPI ADC

      泰克示波器如何處理有噪聲的信號?

      噪聲是一種無處不在的常見問題。幾乎處理電路的每個人都要用一定的時間處理噪聲,要么找到噪聲來源修復它,要么減少噪...
      發表于 2020-01-15 10:37? 251次閱讀
      泰克示波器如何處理有噪聲的信號?

      淺懂示波器FFT快速傅立葉變換功能及運用

      大多數示波器上都有個FFT功能,也叫快速傅立葉變換,但很多人不了解這個功能是做什么用的,百度以后又會遇到各種各...
      發表于 2020-01-14 17:00? 447次閱讀
      淺懂示波器FFT快速傅立葉變換功能及運用

      DSO示波器的三種必不可少的工具簡介

      DSO示波器的三種必不可少的工具簡介與大多數測試工具相同,現代數字存儲示波器(DSO)一直在不斷演進,以滿足設計...
      發表于 2020-01-14 16:43? 241次閱讀
      DSO示波器的三種必不可少的工具簡介

      從信號完整性角度談選擇示波器

      從信號完整性角度談如何選擇示波器
      發表于 2020-01-13 15:40? 332次閱讀
      從信號完整性角度談選擇示波器

      如何進行晶振PCB設計

      在石英晶體的兩個電極上施加電場會使晶體產生機械變形,反之,如果在晶體兩側施加機械壓力就會在晶體上產生....
      發表于 2020-01-13 14:40? 177次閱讀
      如何進行晶振PCB設計

      小米PatchWall智能電視系統的設計全過程解...

      小米于2013年推出小米電視1代MIUI TV版且現在后期不斷對已有的電視產品以及UI設計優化才最終....
      發表于 2020-01-11 11:34? 136次閱讀
      小米PatchWall智能電視系統的設計全過程解...

      一文解析什么是紅外頭

      紅外頭就是一個可以發射紅外信號的器件,與之對應的還有一個用于接收紅外信號的設備。
      發表于 2020-01-11 09:53? 485次閱讀
      一文解析什么是紅外頭

      【干貨】數字示波器八大常見問題及解決方法

      【干貨】數字示波器八大常見問題及解決方法隨著計算機、半導體和通信技術的快速發展,作為我們在設計、調試產品中的好...
      發表于 2020-01-10 16:26? 241次閱讀
      【干貨】數字示波器八大常見問題及解決方法

      生活的案例LDO異常損壞的原因之一

      實戰經驗 | 常見LDO異常損壞的原因之一
      發表于 2020-01-09 14:51? 706次閱讀
      生活的案例LDO異常損壞的原因之一

      泰克:2019做好準備,2020充滿期待

      作者:泰克科技大中華區及東南亞區市場總監徐贇 2019年是充滿挑戰和不確定性的一年,中國市場乃至全球....
      發表于 2020-01-06 10:40? 1306次閱讀
      泰克:2019做好準備,2020充滿期待

      泰克:2019做好準備,2020充滿期待

      泰克是為工程師而生,為解決問題而生。從客戶服務來看,泰克更注重自身修煉,以客戶為中心,為客戶打造定制....
      發表于 2020-01-06 10:35? 184次閱讀
      泰克:2019做好準備,2020充滿期待

      深入了解“觸發”,讓你輕松玩轉所有示波器!

      深入了解“觸發”,讓你輕松玩轉所有示波器!“觸發”絕對稱得上數字示波器靈魂級的概念,如果沒有合適的觸發條件,波...
      發表于 2020-01-02 16:44? 365次閱讀
      深入了解“觸發”,讓你輕松玩轉所有示波器!

      怎樣把示波器用作波形記錄儀

      示波器是常用的測量儀器,具有強大的數據采集與分析能力,還可以將采集到的波形導出,放到電腦上進行分析。....
      發表于 2020-01-01 16:31? 487次閱讀
      怎樣把示波器用作波形記錄儀

      示波器的波有哪一些類型

      基于多種原因,正弦波是基礎波形。它擁有和諧的數學特點,在三角形教學中,您可能已經學過同樣的正弦形狀墻....
      發表于 2019-12-31 17:03? 231次閱讀
      示波器的波有哪一些類型

      示波器的波形和波形測量分別是怎樣的

      波是隨時間推移重復出現的碼型的通用術語,比如聲腦電液海浪相電壓波都是重復的碼型。
      發表于 2019-12-31 16:59? 249次閱讀
      示波器的波形和波形測量分別是怎樣的

      為什么說信號完整性對于示波器來說是個問題

      它們都是典型的模擬現象。為解決信號完整性問題,數字設計人員需要步入模擬領域。
      發表于 2019-12-31 16:55? 182次閱讀
      為什么說信號完整性對于示波器來說是個問題

      示波器的信號完整性意義是怎樣的

      對任何優秀的示波器系統來說,準確重建波形的能力都是關鍵,這種能力稱為信號完整性。
      發表于 2019-12-31 16:51? 142次閱讀
      示波器的信號完整性意義是怎樣的

      4M樣本點在頻譜分析中具有哪些應用優勢

      頻譜分析儀是目前專用測試信號頻域的專用儀器,為何示波器中仍添加了頻譜分析功能呢?主要原因有兩個:
      發表于 2019-12-31 16:47? 884次閱讀
      4M樣本點在頻譜分析中具有哪些應用優勢

      基于示波器的時頻域信號分析技術的應用場景

      本文將以泰克新一代示波器MSO64為實例來講解時頻域信號分析技術。MSO64采用全新TEK049平臺....
      發表于 2019-12-31 16:02? 782次閱讀
      基于示波器的時頻域信號分析技術的應用場景

      是德科技開發用于5G和物聯網的技術

       是德科技還將提供高速數字儀器產品組合,以促進USB4標準的采用,包括其UXR實時示波器,矢量網絡分....
      發表于 2019-12-27 11:22? 1137次閱讀
      是德科技開發用于5G和物聯網的技術

      AC電流探頭無源與有源分別具有什么優缺點

      電流探頭是示波器測量電流的必備配件,目前示波器上的電流探頭基本分成兩類:即AC電流探頭和AC/DC電....
      發表于 2019-12-24 11:43? 883次閱讀
      AC電流探頭無源與有源分別具有什么優缺點

      高壓差分探頭的使用步驟與應用范圍

      高壓差分探頭是探頭的一種,差分探頭是利用差分放大原理設計出來的示波器探頭。主要用于觀測差分信號。差分....
      發表于 2019-12-24 11:35? 976次閱讀
      高壓差分探頭的使用步驟與應用范圍

      高壓差分探頭的工作原理及主要作用是什么

      高壓差分探頭差分放大原理是指一對信號同時輸入到放大電路中,然后相減,得到原始信號。差分放大器是由兩個....
      發表于 2019-12-24 09:12? 1104次閱讀
      高壓差分探頭的工作原理及主要作用是什么

      差分信號的應用優勢及差分探頭的種類及作用介紹

      探頭從總體上可分為無源探頭和有源探頭兩大類型,而寬帶寬示波器和有源探頭的用戶還需要在單端探頭和差分探....
      發表于 2019-12-23 11:32? 737次閱讀
      差分信號的應用優勢及差分探頭的種類及作用介紹

      頻譜分析儀的RFID和NFC是怎樣應用的

      RFID系統、特別是帶有反向散射無源終端的RFID系統,給測試和診斷帶來了獨特的挑戰。
      發表于 2019-12-20 15:07? 222次閱讀
      頻譜分析儀的RFID和NFC是怎樣應用的

      泰克新一代示波器MSO 4榮獲“2019年度Io...

      剛剛結束的2019年度第六屆中國IoT大會上,《電子發燒友》公布了中國IoT創新獎名單,泰克科技新一....
      發表于 2019-12-13 09:33? 281次閱讀
      泰克新一代示波器MSO 4榮獲“2019年度Io...

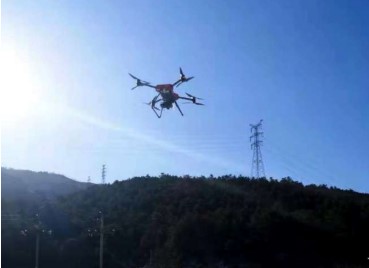

      冀北地區首次220千伏輸電線路實現無人機自主機巡
